معرفی ماژول کنترل دما  W3230 با تغذیه 12 ولت

ماژول کنترل‌ دما  W3230، یک ترموستات دیجیتالی مجهز به سنسور NTC ده کیلواهمی ضدآب و مقاوم در برابر گرد و غبار به طول 1 متر است، که محدوده‌ی دمایی بین -55 تا 120 درجه سانتیگراد را کنترل می‌کند. دقت اندازه‌گیری دما، در بازه‌ی بین -9 تا 99 درجه برابر با 0.1 و در دماهای دیگر برابر با 1 درجه سانتیگراد است. این ماژول را می‌توان در دو حالت گرمایشی و سرمایشی برای کنترل دستگاه‌ها و تجهیزات استفاده کرد و دما را با روشن یا خاموش کردن دستگاه خنک‌کننده یا هیتر بسته به دمای فعلی تنظیم می‌کند.

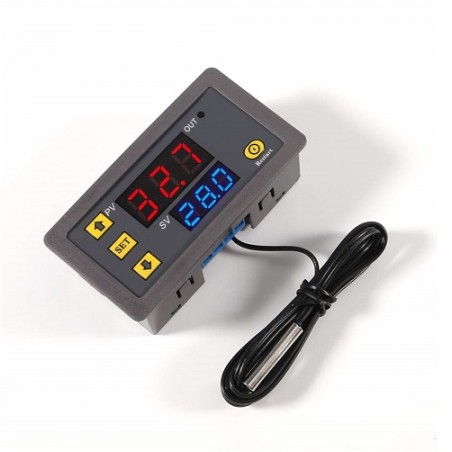

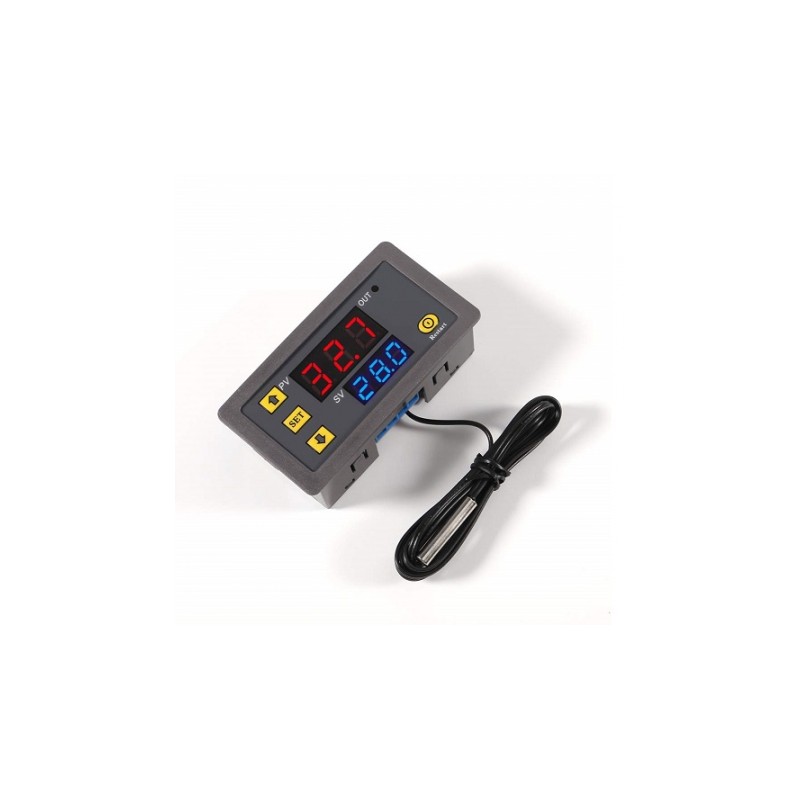

ماژول W3230 دو نمایشگر PV (قرمزرنگ) و SV (آبی رنگ) و چهار دکمه کنترلی دارد که کار با آن را راحت کرده است. نمایشگر PV دمای فعلی محیط و SV دمای تحریک یا دمای هدف را نشان می‎دهد. خروجی این ماژول از نوع رله است و  کنتاکت‌ها می‌توانند تا 20 آمپر را در 12VDC تحمل می‎کنند که در این صورت حداکثر بار قابل تحمل برای این ماژول برابر با 240W است. W3230 با ولتاژ تغذیه 220 ولت هم عرضه می‌شود.

نحوه تنظیم ماژول کنترل‌کننده دما W3230

دکمه RESTART در گوشه سمت راست ماژول برای خاموش و روشن کردن صفحه نمایش است و برای تنظیمات استفاده نمی‌شود.

دمای تحریک

بعد از اتصال ماژول کنترل دما و رطوبت W3230 به منبع تغذیه، نمایشگر قرمز دمای محیط را نشان می‌دهد. با فشردن دکمه SET، نمایشگر آبی شروع به چشمک زدن می‌کند. با استفاده از دکمه «▲» یا «▼» دما را تنظیم کنید. چند ثانیه صبر کنید تاتنظیمات ذخیره شوند.

P0: حالت کاری ماژول

برای شروع کار با ماژول کنترل‌ دما و رطوبت W3230 باید حالت کاری آن را تعیین کنید. اگر قصد دارید در حالت گرمایشی استفاده کنید «H» و اگر در حالت سرمایشی، «C» را انتخاب کنید.

P1: هیسترزیس قابل تنظیم از 0.1 تا 30 درجه سانتیگراد

مقدار P1 را برابر با تفاوت بین دمای تحریک و خاموش شدن رله قرار دهید. مثلاً در حالت گرمایشی دمای تحریک را روی 32 درجه تنظیم کرده‌ایم. با تعیین مقدار هیسترزیس به اندازه 2 درجه سانتیگراد، ماژول کنترل‌کننده دما W320 در دمای 30 درجه فعال می‌شود. در حالت سرمایشی، با تعیین دمای تحریک برابر با 32 درجه و هیسترزیس برابر با 2، رله در دمای 34 درجه فعال می‌شود.

P2-P3: تنظیم محدوده دمایی مجاز برای تنظیم دمای تحریک

با این دو پارامتر می‌توان محدوده دمایی را تنظیم کرد. در حالت عادی، این محدوده بین -55 تا 120 درجه است. اگر می‌خواهید این رنج دمایی را محدود کنید، با P2 و P3 این کار را انجام دهید. P2 برای تنظیم حداکثر دما و P3 برای تنظیم حداقل دما است. مثلاً P2 را برابر با 50 و P3 را برابر با 20 درجه انتخاب کنید. در این حالت دمای تحریک بین این محدوده باید انتخاب شود.

: اصلاح دما قابل تنظیم تا ±20 درجه

اگر دمای اندازه‌گیری شده با دمای واقعی محیط مغایرت دارد، با استفاده از این پارامتر، مقدار دما را کالیبره کنید. مثلاً دمای اندازه‌گیری شده برابر با 25.6 درجه و اما دمای واقعی برابر با 25.8 است. در این صورت باید مقدار P4 را 0.2 تعیین کنید.

P5: زمان تأخیر شروع کار رله برحسب دقیقه از 0 تا 10

با تنظیم این مقدار در اولین استفاده از ماژول کنترل دما و رطوبت W3230، رله بلافاصله شروع به کار نمی‌کند و بعد از گذشت زمان تنظیم شده فعال می‌شود. اما در حین کار، اگر فاصله زمانی بین فعالیت رله بیش از زمان تنظیم شده باشد، رله بلافاصله فعال می‎شود و اگر فاصله زمانی کمتر باشد، رله تا گذشت زمان تنظیم شده صبر می‌کند و بعد فعال می‎شود.

P6: هشدار دمای بالا

برای هشدار دمای بالا این پارامتر در نظر گرفته شده که نمایشگر قرمز شروع به چشمک زدن می‌کند و “CCC” روی نمایشگر نشان داده می‌شود. برای غیر فعال کردن این قابلیت باید OFF را انتخاب کنید که بعد از عدد 120 (حد بالایی دما) روی نمایشگر ظاهر می‌شود. در حالت اتصال کوتاه، مایشگر قرمز “LLL” را به صورت چشمک زن نمایش می‌دهد.

P7: قفل اطلاعات

این پارامتر برای جلوگیری از تغییر دمای تحریک توسط افراد دیگر در نظر گرفته شده است. بعد از تنظیم سایر پارامتر‌ها، می‌توانید این پارامتر را روی ON تنظیم کنید، بدین صورت دمای تحریک و تنظیمات غیرقابل تغییر هستند.

P8: بازیابی به تنظیمات کارخانه

با تنظیم این پارامتر روی ON، 888 روی نمایشگر نشان داده شده و تمام تنظیمات به حالت کارخانه برمی‌گردد. روش دیگر بازیابی به تنظیمات کارخانه، فشار دادن هر دو دکمه «▲» و «▼» است.

کار با ماژول در حالت سرمایشی

مثلا فرض کنید که می‌خواهیم با رسیدن دمای محیط به 30 درجه سانتیگراد، رله خروجی فعال و دستگاه خنک‌کننده روشن شود و زمانی که دما به 25 درجه برسد، خنک‌کننده خاموش شود. در چنین حالتی باید تنظیمات به این صورت انجام شود:

1. کلید SET را فشار دهید تا نمایشگر آبی شروع به چشمک زدن کند. با استفاده از دکمه «▲» یا «▼»، دمای تحریک را روی 25 درجه تنظیم کنید. چند ثانیه صبر کنید تا تنظیمات ذخیره شود.
2. برای رفتن به منوی تنظیمات کلید SET را برای 5 ثانیه فشار دهید تا P0 روی نمایشگر نشان داده شود. دوباره کلید SET را فشار دهید تا بتوانید پارامتر P0 را تنظیم کنید. با استفاده از دکمه «▲» یا «▼» حالت سرمایشی “C” را تعیین کنید. چند ثانیه برای ذخیره پارامتر صبر کنید.
3. برای تنظیم P1 یا مقدار هیسترزیس، کلید SET را 5 ثانیه نگه دارید. با نمایش P0 روی نمایشگر، دکمه «▲» یا «▼» را فشار دهید تا P1 نمایش داده شود. دوباره کلید SET را فشار دهید و سپس با استفاده از دکمه «▲» یا «▼»، مقدار P1 را عدد 5 تنظیم کنید و چند ثانیه صبر کنید. تنظیم سایر پارامترها هم به همین روش است.

حالت گرمایشی

مثلا فرض کنید که می‌خواهیم با رسیدن دمای محیط به 25 درجه سانتیگراد، رله خروجی فعال و هیتر روشن شود و زمانی که دما به 30 درجه برسد، هیتر خاموش شود. در چنین حالتی حالت کاری دستگاه را روی “H” تنظیم کنید. دمای تحریک را برابر با 25 درجه و مقدار هیسترزیس یا P1 را 5 تعیین کنید. روش تنظیمات همانند بالا است.
