ماژول Ethernet W5500

درباره این محصول

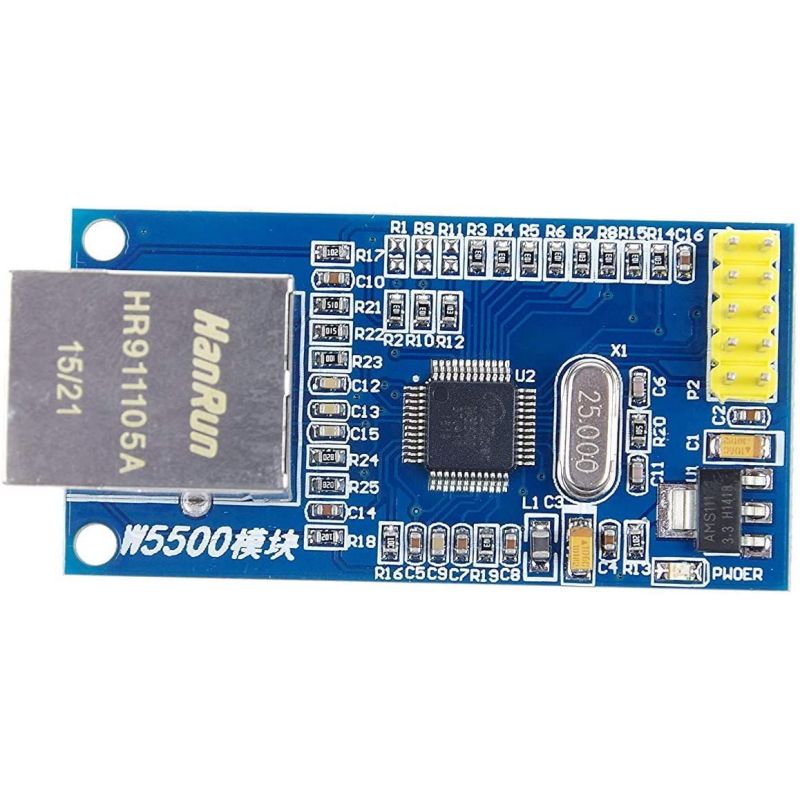

• این ماژول یک برد شبکه اترنت برپایه چیپ W5500 است. این چیپ یک کنترلر نهفته اترنت دارای پرتکل TCP/IP است که ارتباط اینترنتی را توسط پرتکل سریال SPI برای سیتمهای امبدد آسان میکند. این ماژول بسیار مناسب کاربرانی است که در پروژه هایشان نیاز به یک اتصال اینترنت پایدار دارند و توسط تنها یک چیپ هم از استک TCP/IP پشتیبانی میکند و هم دارای لایه های میان افزار و سخت افزار واسط مک و فی اترنت میباشید. استک TCP/IP درون جیپ از پرتکلهای مختلفی مانند کنترل انتقال TCP، بسته دادهٔ کاربر UDP، اینترنت ورژن 4 IPv4، کنترل پیام اینترنت ICMP، تفکیک ادرس ARP، مدیریت گروه اینترنت IGMP, نقطه به نقطه براساس اترنت PPPoE و غیره… که کاراییشان طی چندین سال در کاربردهای گوناگون ثابت شده است. این چیپ از یک بافر 32 کیلوبایتی درونی بعنوان حافظه ارتباطات داده بهره میگیرد. توسط این چیپ کاربران میتوانند پروژه های برپایه اترنت شان را توسط یک برنامه نویسی سوکت ساده بجای مدیریت یک کنترلر اترنت پیچیده پیاده سازی نمایند. امکان استفاده از هشت سوکت سخت افزاری بصورت مستقل نیز فراهم شده است. پرتکل انترفیس SPI نیز جهت ارتباط ساده با میکروکنترلر خارجی فراهم گردیده. بمنظور کاهش توان مصرفی سیستم، این ماژول امکان بیدارباش شبکه WOL و مد کم مصرف خاموشی را نیز فراهم کرده.
• قابل اتصال و راه اندازی توسط تمامی بردهای صنعتی و آموزشی میکروکنترلری و آردوینو
• مشخصات
• تغذیه: 3.3 ولت یا 5 ولت
• ماکزیمم سرعت ارتباط سریال 80 مگابیت SPI
• جریان مصرفی نامی: 128 میلی امپر
• ابعاد: 55x28 میلیمتر
• پشتیبانی از پرتکلهای درونی TCP/IP شامل TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
• پشتیبانی از هشت سوکت مستقل بصورت همزمان
• پشتیبانی از مد خاموشی کم مصرف
• پشتیبانی از بیدارباش توسط شبکه UDP
• پشتیبانی از پرتکل ارتباطی پرسرعت سریال SPI در مد 0 و 3
• 32 کیلوبایت حافظه داخلی بعنوان بافرهای ارسال/دریافت
• لایه فیزیکی درونی شبکه برای سرعتهای 10 و 100 مگابیت در ثانیه
• پشتیبانی از مبادله خدکار(تمام و نیمه داپلکس برای سرعتهای 10 و 100)
• عدم پشتیبانی از تقسیم IP
• نشانگرهای ال ای دی خروجی(نیم/تمام داپلکس، ارتباط، سرعت، فعال)
