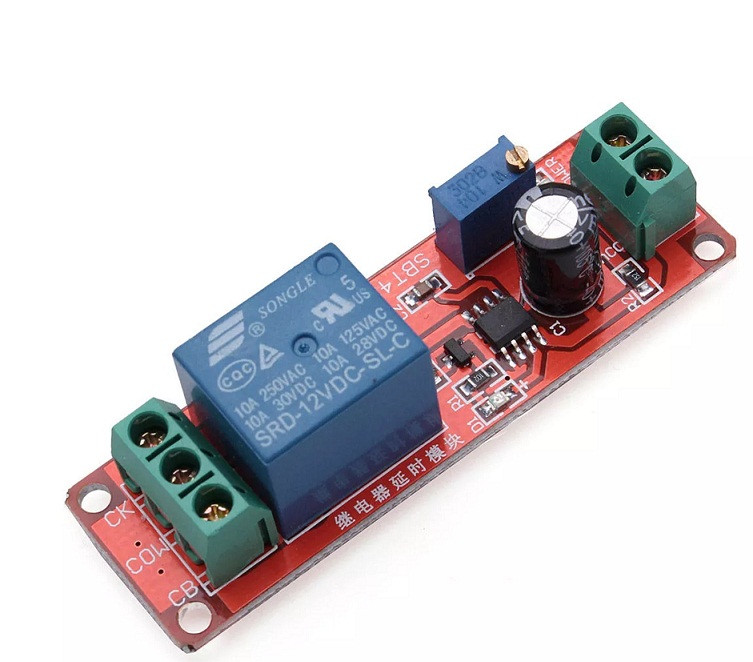

ماژول تايمر 555 رله دار

درباره این محصول

• بر روی این ماژول یک رله 12 ولت قرار گرفته که با ولتاژ ورودی 12 ولت فعال می شود و قابلیت اتصال به بار AC 250V 10A - DC 30V 10A با حداکثر توان 2000W را دارد. وجود پتانسیومتر به همراه خازن بر روی ماژول این امکان را فراهم می کند که بتوان زمان عملکرد رله را بین 0 تا 10 ثانیه به تاخیر انداخت. تاخیر ایجاد شده در مدار از فرمول زیر بدست می آید: T =1.1RC . به طور مثال اگر C = 100uf و R = 100k تاخیری برابر با 11 ثانیه خواهیم داشت. T = 1.1 * 100000 * 0.0001 = 11 secend
• می توان با افزایش ظرفیت خازن C1 میزان تاخیر زمانی را افزایش داد.
• هسته اصلی این ماژول تراشه تایمر NE555 می باشد.
• این ماژول برای کنترل یک رله به صورت تایمری کاربرد دارد. برای مثال شما نیاز دارید یک لامپ را روشن (خاموش) کنید و به صورت خودکار پس از مدت مشخصی خاموش (روشن) شود، آنگاه شما به ماژول رله تایمر دار نیاز خواهید داشت. ا
• زمان توسط پتانسیومتر قرار داده شده روی ماژول بین 0 تا 24 ثانیه قابل تغییر می باشد. هم چنین اگراین زمان برای شما کافی نبود می توانید با قرار دادن خازن بزرگتر به جای خازن C2 این زمان را افزایش دهید. ( T=1.1RC=1.1x22uFx1MOhm=24.2Sec)
•
• رله خروجی قابلیت اتصال به خطوط 10A/250VAC و 10A/30VDC را دارد. هم چنین ورودی سیگنال تحریک دارای فیلتر بوده که باعث می شود در محیط پرتداخل این ماژول به خوبی کار کند و آن را برای استفاده در محیط صنعتی مناسب سازد.
•
• تغذیه این ماژول می تواند از طریق پورت MicroUSB 5V یا پورت ورودی قرار داده شده روی ماژول تامین گردد. ولتاژ ورودی می تواند بین 5 تا 30 ولت باشد. هم چنین یک LED فعال یا غیر فعال بودن رله را نشان می دهد.
