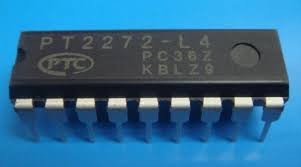

PT2272-L4 – DIP

درباره این محصول

• Product Category: RF DECODER/ENCODER
• CMOS Technology
• Low Power Consumption
• Very High Noise Immunity
• Up to 12 Tri-State Code Address Pins
• Up to 6 Data Pins
• Wide Range of Operating Voltage: Vcc = 4 ~ 15 Volts
• Single Resistor Oscillator
• Latch or Momentary Output Type
• Manufacturer: Princeton Technology Corp
• RoHS: RoHS Compliant By Exemption Details
• Mounting Style: PDIP
• Package/Case: DIP-18
• Operating Temperature: -10 ° C to +70 ° C
• Encoding: the pad code (fixed code)
• Series:PT2272
• Brand: PTC
• Factory Pack Quantity: 24
• Unit Weight: 1G
• آی سی فرستنده PT2262 و گیرنده PT2272-xy از رایج ترین ریموت کنترلرهای شرکت PTC می باشند. ای سی PT2272 گیرنده انحصاری PT 2262 است. یعنی برای این ای سی گیرنده نمی توان از فرستنده دیگری استفاده کرد و همین طور عکس آن. این ای سی از تکنولوژی CMOS می باشد و محدوده ولتاژ کاری ان ها از ۳ تا ۱۵ ولت می باشد. هر دو ای سی ۱۸ پایه هستند و می توانند تا حداکثر ۱۲ پایه و حداقل ۶ پایه برای ادرس داشته باشند. پایه های ادرس می توانند در سه حالت ۱:زمین ۲:مثبت ۳: NC قرار گیرند. برای اینکه فرستنده و گیرنده کار بکنند باید ادرس فرستنده و گیرنده یکی باشد. در آی سی PT2272-M4 خروجی ها ۴ بیتی می باشد و تفاوت آن با نوع L4 در این است که درنوع M4 دیتای خروجی تا زمانی که بین فرستنده و گیرنده ارتباط برقرار است وجود دارد.
