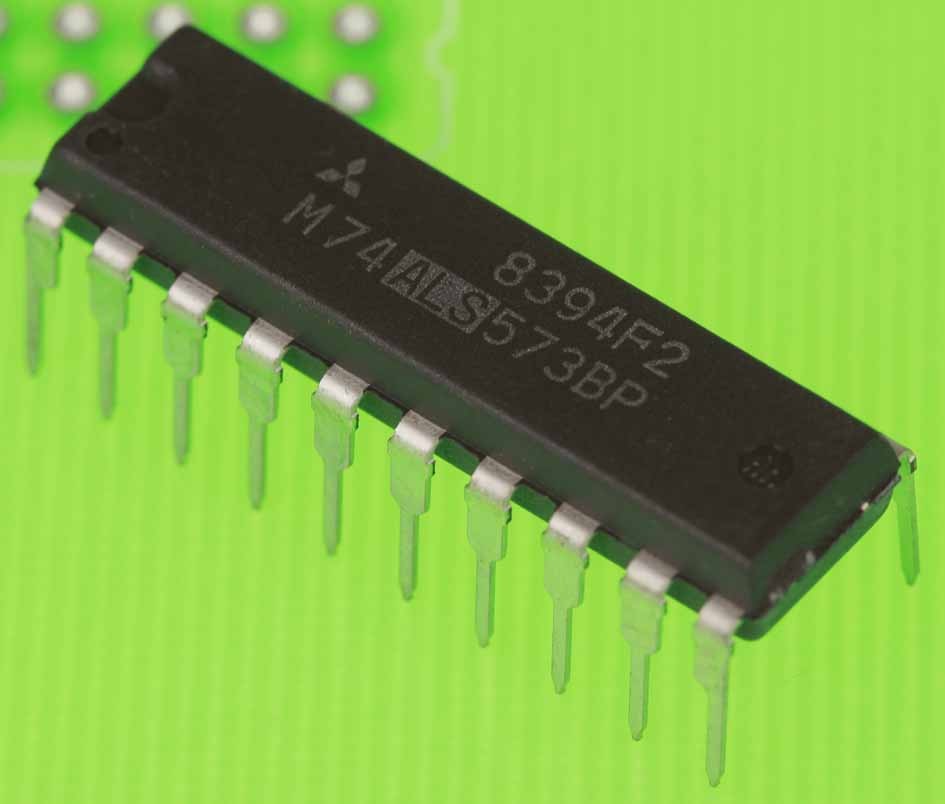

74ALS573 – DIP

درباره این محصول

• Product Category: Latches Manufacturer: Texas Instruments RoHS: RoHS Compliant Details Number of Circuits: 8 Circuit Logic Type: D-Type Transparent Latch Logic Family: 74ALS Polarity: Non-Inverting Number of Output Lines: 1 Line High Level Output Current: - 2.6 mA Low Level Output Current: 32 mA Propagation Delay Time: 14 ns at 4.5 V to 5.5 V Supply Voltage - Max: 5.5 V Supply Voltage - Min: 4.5 V Maximum Operating Temperature: + 70 C Minimum Operating Temperature: 0 C Package/Case: PDIP-20 Packaging: Tube Brand: Texas Instruments Function: 3-State Octal D-Type Height: 4.57 mm Length: 24.33 mm Mounting Style: Through Hole Number of Channels: 8 Channels Number of Input Lines: 3 Line Operating Supply Current: 24 mA Operating Supply Voltage: 4.5 V to 5.5 V Output Type: 3-State Reset Type: No Reset Series: SN74LS573 Factory Pack Quantity: 20 Type: D-Type Width: 6.35 mm Unit Weight: 1.199 g
• آی سی 74573 از خانواد TTL می باشد. اين آي سي 20 پايه دارد كه پايه 10 زمين GND و پايه 20 تغذيهVCC است. پايه هاي 2 تا 9 ورودي هاي D0 تا D7 و پايه هاي 19 تا 12 خروجي هاي Q0 تا Q7 مي باشند. از طرفي اين آي سي داراي دو پايه كنترلي به نام هاي LE كه همان فعال ساز لچ و OE كه فعال ساز خروجي هستند مي باشد.
• در اين آي سي تا زماني كه ورودي LE را در سطح يك نگه داريم مقادير ورودي هاي D0 تا D7 در خروجي ظاهر ميشوند، و هر تغييري در ورودي باعث تغيير در خروجي هاي Q0 تا Q7 خواهد شد. در اين وضعيت اصطلاحاً ميگويند آي سي شفاف است يعني شما در خروجي وروديهاي آي سي را مي‌بينيد. در تصوير زير اين حالت نمايش داده شده است. حال اگر پايه LE را دوباره به سطح صفر برگردانيم ديگر اطلاعات خروجي از ورودي تبعيت نمي‌كنند و آخرين وضعيت خود را حفظ مي‌كنند. به اصطلاح در اين حالت ميگويند كه آي‌سي اطلاعات ورودي را لچ كرده است.
