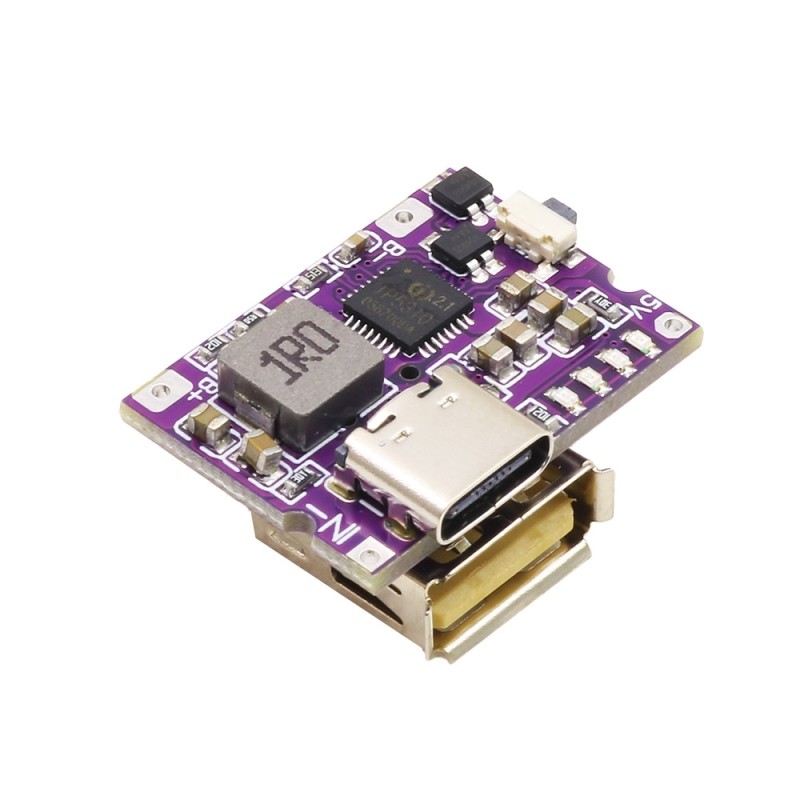

ماژول شارژر LX-LBC3.1

شناسه کالا: ۸۳۲۲

ماژول شارژر باتری لیتیومی دارای خروجی 5V 3A USB

Package

درباره این محصول

ماژول شارژر باتری لیتیوم یون LX-LBC3.1 یک ماژول شارژ با ورودی USB Type-C و خروجی ۵ ولت ۳.۱ آمپر است. این ماژول از تراشه IP5310 استفاده می‌کند و دارای قابلیت‌های محافظتی مختلفی مانند محافظت در برابر جریان بیش از حد، ولتاژ بیش از حد، اتصال کوتاه و شارژ و دشارژ بیش از حد است. این ماژول برای شارژ باتری‌های لیتیوم یون یا لیتیوم پلیمر ۳.۷ ولت طراحی شده است.
مشخصات:
ولتاژ ورودی: 5 الی 5.5 ولت DC
ولتاژ خروجی: 5 ولت DC
حداکثر جریان خروجی: 3.1 آمپر
شارژ باتری: 4.2 ولت، 4.35 ولت یا 4.4 ولت - تنظیم کارخانه 4.2 ولت (LiION) است.
حداکثر جریان شارژ: 3A
4 عدد ال ای دی نشانگر شارژ
قابلیت تشخیص خودکار اتصال و قطع شدن
دکمه را دو بار فشار دهید تا خروجی خاموش شود و یک بار فشار دهید تا خروجی روشن شود
تشخیص هوشمند جریان شارژ تلفن همراه DCP
حفاظت در برابر جریان اضافه خروجی و ورودی
حفاظت از اضافه ولتاژ و اتصال کوتاه
حفاظت در برابر شارژ و دشارژ بیش از حد
باتری مناسب : لیتیوم یون سایز 18650
ابعاد: 27x20x5mm
وزن: 4 گرم
نکات استفاده از ماژول
1. قبل از اتصال باتری، شارژر را با کابل به تلفن همراه وصل کنید و بررسی کنید که چهار چراغ یکی یکی روشن شوند. با این کار بررسی می شود که ماژول عملکرد دارد.
2. تنظیم ولتاژ شارژ ماژول را بررسی کنید که آیا با نوع باتری شما مطابقت دارد یا خیر. (باتری از نوع لیتیومی باشد )
3. باتری را با سیم هایی با سطح مقطع کافی به پدهای لحیم کاری B+ و B- لحیم کنید. استفاده از لحیم کاری ضروری است، تماس ناقص (با گیره سوسماری) می تواند به شارژر آسیب برساند!
هنگام استفاده از کانکتور USB، جریان شارژ تا 3 آمپر است. هنگام استفاده از پدهای لحیم کاری، می توان از جریان شارژ تنها 2 آمپر استفاده کرد.
