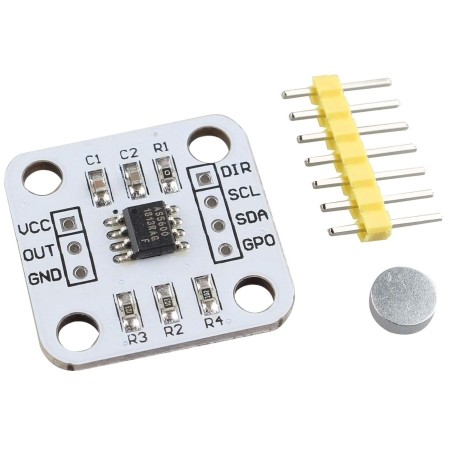

ماژول انکدر AS5600

درباره این محصول

• ماژول انکودر AS5600 یک سنسور مغناطیسی است که برای اندازه‌گیری دقیق زاویه چرخش استفاده می‌شود. این سنسور به‌ویژه برای اندازه‌گیری موقعیت محور یا شفت‌ها در سیستم‌هایی مانند رباتیک، اتوماسیون صنعتی و دستگاه‌های اندازه‌گیری موقعیت مناسب است. در این سنسور، یک آهنربای مغناطیسی با میدان مغناطیسی قطبی در جهت قطر شفت باید به محور (شفت) متصل شود. همچنین سنسور باید در فاصله تقریباً 2 میلی‌متر از این آهنربا قرار گیرد تا بتواند به درستی عمل کند.
• مشخصات:
• بر پایه تراشه AS5600 ولتاژ تغذیه 3.3 ولت (با برداشتن مقاومت R1، امکان استفاده از 5 ولت نیز وجود دارد)امکان راه اندازی از طریق پروتکل I2Cابعاد : 23*23 میلی‌متراندازه‌گیری زاویه به‌وسیله القای مغناطیسی غیرتماسیاین ماژول بدون تماس فیزیکی با قطعات متحرک، زاویه چرخش را اندازه‌گیری می‌کند که این ویژگی باعث کاهش سایش و افزایش عمر مفید سیستم می‌شوددقت بالا: ماژول AS5600 دارای دقت بالا برای اندازه‌گیری زاویه‌های چرخش است.مدهای خروجی مختلف: این سنسور خروجی‌هایی از قبیل I2C (برای ارتباط دیجیتال)، PWM (برای سیگنال پالس پهنای متغیر)، و خروجی ولتاژ آنالوگ را ارائه می‌دهد
• پین‌ها
• VCC (ولتاژ تغذیه): 3.3 ولت (اما با برداشتن مقاومت R1، امکان استفاده از 5 ولت نیز وجود دارد)GND: پایه زمین (پاور گراند)Out : خروجی PWM یا ولتاژ آنالوگ (برای اندازه‌گیری زاویه به‌صورت دیجیتال یا آنالوگ)DIR: جهت چرخش (اگر مقدار پایین‌تر باشد، زاویه در جهت عقربه‌های ساعت افزایش می‌یابد؛ در غیر این صورت، جهت چرخش معکوس خواهد بود)SCL: خط ساعت ارتباط I2CSDA: خط داده ارتباط I2CGPO: انتخاب حالت (برای انتخاب حالت برنامه‌ریزی، به‌ویژه در هنگام تنظیمات داخلی)
• اقلام‌همراه
• ماژول AS5600پین هدر 7 پین نریآهنربای عدسی
